通過地面控制系統，經潛油電纜驅動井下潛油電機旋轉，電機旋轉速度經過減速器按照一定減速比減速后，帶動螺桿泵旋轉，實現原油舉升的目的。

1、井口無運動部件，密封方式為靜密封，地面安全、環保。
2、油管內部無運動部件，避免了偏磨問題，油管使用壽命提高。
3、潛油電機通過減速器減速增扭后與螺桿泵連接，傳動效率高，平均節電率30%。
4、在水或原油介質環境中，對井液適應性好，不會產生“氣蝕”或“氣鎖”現象，并能在高黏原油中高效率工作。
5、適應各種井型的油液舉升。

系統主要部件
主要包括：潛油電機及其保護器、減速器及其保護器、撓性軸、螺桿泵、控制柜、電纜。

系統可靠性
1、根據井況信息設計系統方案，實行設備定制模式。
2、系統整體耐溫最高可達200℃。
3、減速器抗扭強度可達1200Nm，滿足螺桿泵運行要求。
4、保護器采用雙膠囊單沉降腔結構，有效隔離井液，平衡內外壓差。
5、電纜采用井下專用鎧裝電纜，并可根據井況進行內部材料的優化配置。
6、螺桿泵采用油田專用橡膠及特殊加工工藝，保證螺桿泵的運行扭矩及容積效率。螺桿泵、控制柜、電纜。

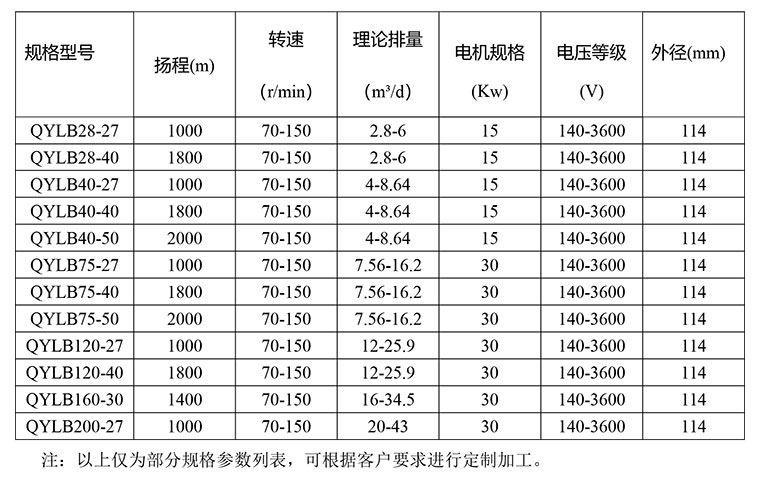

技術參數

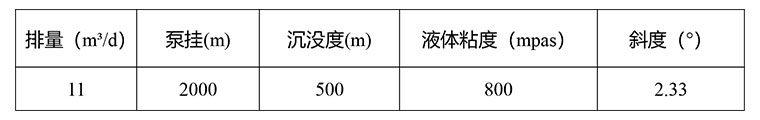

現場應用
